磁致伸縮液位計
- SC-UZS磁致伸縮液位計是一種極可靠的測量液位及位移的方式，采用磁致伸縮技術（位置測量原理L=Vt）的高性能液位測量儀表，采用先進的測量電路及傳感技術、完善的工藝及嚴
- 咨詢熱線：0517-86788478
-
產品詳情
SC-UZS磁致伸縮液位計是一種極可靠的測量液位及位移的方式，采用磁致伸縮技術（位置測量原理L=V×t）的高性能液位測量儀表，采用先進的測量電路及傳感技術、完善的工藝及嚴格的過程控制，保證了儀表性能的準確穩定、可靠。該產品適用于要求測量精度高、使用環境較惡劣的各種液罐的過程液位測量和容量的測量及控制，廣泛應用在石油、化工、制藥、食品、飲料等行業中。
工作原理
磁致伸縮液位計要由電子倉、測桿和非接觸的磁性浮球組成，測桿內裝有磁致伸縮線。工作時，由電子倉內的電路產生起始脈沖，脈沖在波導絲中傳輸時產生沿波導絲方向前進的磁場。此磁場與浮子中的磁鐵固有磁場相遇，二者磁場矢量疊加形成螺旋磁場（即磁致伸縮效應），產生瞬時扭力并在波導絲上形成一個機械扭力波，產生扭動脈沖（返回脈沖）以聲速傳遞返回，被電子倉內的檢測機構所檢測，測量觸發脈沖與扭力波返回脈沖的時間差，即可精確計算出液面高度。
產品特點

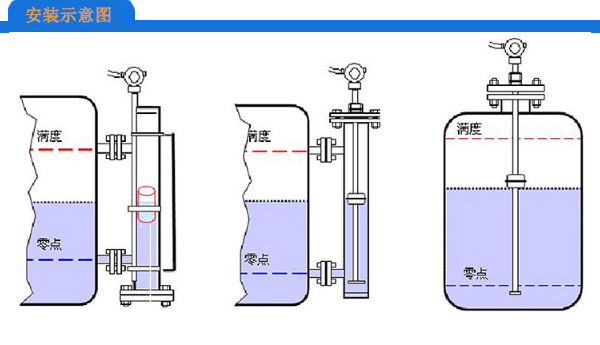

1、儲罐頂部安裝，結構簡單，施工方便，安裝成本低；
2、高精度（優于0.1%或0.5mm）測量，輸出信號為絕對位置輸出，無信號漂移；
3、無損耗器件，無需定期標定、維護，可靠耐用；
4、 可選用剛性或柔性兩種探桿形式，可用量程范圍300mm～20m，適應各種工況和現場安裝要求；
5、本安防爆ExiaIICT6，可使用于各種危險防爆場合；
6、智能mA型：一體高清液晶指示，24VDC兩線制4-20mA輸出，安裝使用和調試操作簡單方便；標準 HART通信協議，可通過HART手操器、移動PC或儀表本身4按鍵對儀表進行設定和調校；
7、總線數字型：智能自適應技術，程序自動跟蹤調整信號強弱，軟件自動修正，確保數據采集的高可靠性和高精度；可通過測量和運算，zui多可輸出液位、界位、5點溫度、平均溫度8個參量；標準Modbus/RTU協議，傳輸距離遠，抗干擾性強，布線簡單，可直接與電腦或其他設備或系統通信聯網，實現多臺傳感器實時數據采集、顯示、報警及監控。
技術指標
磁致伸縮液位計選型表：
工作原理
磁致伸縮液位計要由電子倉、測桿和非接觸的磁性浮球組成，測桿內裝有磁致伸縮線。工作時，由電子倉內的電路產生起始脈沖，脈沖在波導絲中傳輸時產生沿波導絲方向前進的磁場。此磁場與浮子中的磁鐵固有磁場相遇，二者磁場矢量疊加形成螺旋磁場（即磁致伸縮效應），產生瞬時扭力并在波導絲上形成一個機械扭力波，產生扭動脈沖（返回脈沖）以聲速傳遞返回，被電子倉內的檢測機構所檢測，測量觸發脈沖與扭力波返回脈沖的時間差，即可精確計算出液面高度。
產品特點
1、儲罐頂部安裝，結構簡單，施工方便，安裝成本低；
2、高精度（優于0.1%或0.5mm）測量，輸出信號為絕對位置輸出，無信號漂移；
3、無損耗器件，無需定期標定、維護，可靠耐用；
4、 可選用剛性或柔性兩種探桿形式，可用量程范圍300mm～20m，適應各種工況和現場安裝要求；
5、本安防爆ExiaIICT6，可使用于各種危險防爆場合；
6、智能mA型：一體高清液晶指示，24VDC兩線制4-20mA輸出，安裝使用和調試操作簡單方便；標準 HART通信協議，可通過HART手操器、移動PC或儀表本身4按鍵對儀表進行設定和調校；
7、總線數字型：智能自適應技術，程序自動跟蹤調整信號強弱，軟件自動修正，確保數據采集的高可靠性和高精度；可通過測量和運算，zui多可輸出液位、界位、5點溫度、平均溫度8個參量；標準Modbus/RTU協議，傳輸距離遠，抗干擾性強，布線簡單，可直接與電腦或其他設備或系統通信聯網，實現多臺傳感器實時數據采集、顯示、報警及監控。
技術指標
| 參 數 | 指 標 |
| 測量輸出 |
智能mA型：單液位，2線制4-20mA（可選HART協議） 總線數字型：液位、界位、5點溫度，Modbus/RTU協議數字輸出 |
| 液位測量 | 液位、界位、液位+界位 |
| 量 程 | 0.30m至20m |
| 精 度 | 0.1%F.S.或±0.5mm中zui大者 |
| 溫度輸出 | 5個單點溫度 |
| 測溫范圍 | -50～+100℃（特殊設計可到200℃） |
| 測溫精度 | ±0.25℃ |
| 供電電壓 | 15-30VDC |
| 輸出信號 | 4-20mA或RS485 Modbus/RTU協議 |
| 電路保護 |
反極性保護（串聯二極管） 瞬時保護，防雷、抗浪涌防護（線到地保護，IEC 61000-4-5） |
| 防爆認證 | ExiaIICT6（防爆證號CE13.2001） |
| 環境濕度 | 0-100% R.H.（不結露） |
| 工作溫度 | 電子倉:-40℃～+80℃；波導管:-40℃～+125℃ |
| 容器壓力 | 依賴所選浮子承受的壓力 |
| 電 子 倉 | 鑄鋁殼體/不銹鋼筒體 |
| 探桿材料 | 304/316L /304外襯PTFE/FEP |
| 過程接口 | 法蘭/螺紋連接（或按用戶要求） |
| 電氣接口 | M20*1.5或1/2”NPT |
磁致伸縮液位計選型表：| SC-UZS | 磁致伸縮液位計 |
| 代 碼 | 顯示方式 |
|
無 M |
無顯示 LED表頭顯示 |
| 代 碼 | 探桿類型 |
|
R F |
標準桿式 柔性纜式 |
| 代 碼 | 浮子類型 |
|
1 2 |
一個浮子 兩個浮子（通常一個液面、一個界面） |
| 代 碼 | 接液材質 |
|
P4 P6 PF |
304不銹鋼 316不銹鋼 聚四氟乙烯（防腐型） |
| 代 碼 | 安裝方式 |
|
5 8 10 |
DN50 DN80 DN100 |
| 代 碼 | 防爆 |
|
無 E |
普通型 防爆型 |
| 測量范圍 | □□□mm |
