產品詳情

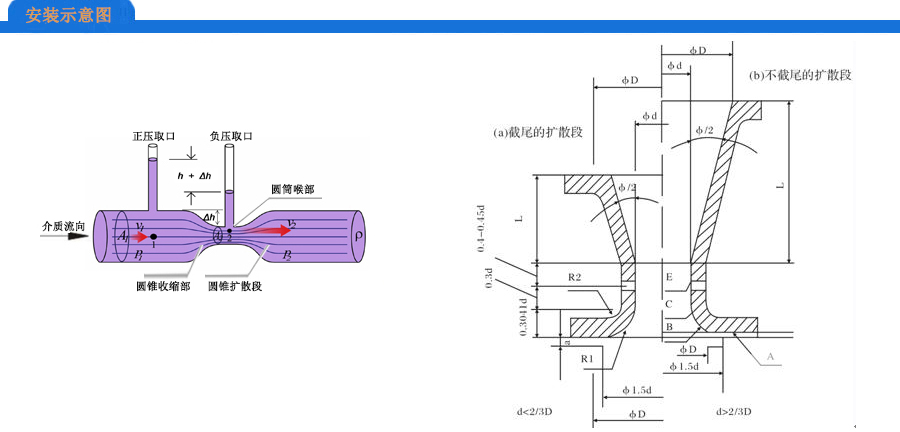

SC-LGW文丘里管利用先收縮而后逐漸擴大的管道。測出其入口截面和zui小截面處的壓力差，用伯努利定理即可求出流量。按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道zui短、壓力損失zui小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
文丘里管按結構分為內藏式文丘里管和插入式文丘里管。 在鋼鐵廠熱風爐的助燃風、冷風、煤氣計量（高爐煤氣、焦爐煤氣、轉爐煤氣）及熱電廠的鍋爐一次風、二次風大管徑、低流速管道計測量中收到了良好的效果。 解決現行工業企業中低壓、大管徑，低流速各類氣體流量測量。測量范圍寬、安裝方便的流體測量裝置。獨特的結構設計及數據處理方法具有嚴格的流體力學依據，并在國家大型重點風洞實驗室進行實流標定。
產品特點：
1.結構簡單，耐用，性能穩定。
2.壓力損失小，節約流體輸送所需的能源。
3.在通徑50～1200范圍內．不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精確度時，可進行實流標定。
4.本體安裝尺寸較長，對大口徑儀表，不便于運輸安裝。
技術參數：
公稱通徑(mm)：DN50～DNl200～2600
公稱壓力(MPa)：0 25～4.0～6.3
精確度(不確定度)：±1％～±1 5％
文丘里管按結構分為內藏式文丘里管和插入式文丘里管。 在鋼鐵廠熱風爐的助燃風、冷風、煤氣計量（高爐煤氣、焦爐煤氣、轉爐煤氣）及熱電廠的鍋爐一次風、二次風大管徑、低流速管道計測量中收到了良好的效果。 解決現行工業企業中低壓、大管徑，低流速各類氣體流量測量。測量范圍寬、安裝方便的流體測量裝置。獨特的結構設計及數據處理方法具有嚴格的流體力學依據，并在國家大型重點風洞實驗室進行實流標定。
產品特點：
1.結構簡單，耐用，性能穩定。
2.壓力損失小，節約流體輸送所需的能源。
3.在通徑50～1200范圍內．不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精確度時，可進行實流標定。
4.本體安裝尺寸較長，對大口徑儀表，不便于運輸安裝。
技術參數：
公稱通徑(mm)：DN50～DNl200～2600
公稱壓力(MPa)：0 25～4.0～6.3
精確度(不確定度)：±1％～±1 5％
| 類型 | 公稱直徑 | 節流孔徑比β | 雷諾數范圍 | 材 質 |
| 粗鑄收縮段 | 100mm≤DN≤800mm | 0.3≤β≤0.75 | 2×105≤Re ≤2×106 | 鑄鐵或銅 |
| 機械加工收縮段 | 50mm≤DN≤250mm | 0.4≤β≤0.75 | 2×105≤Re ≤2×106 | 碳鋼或不銹鋼 |
| 粗焊鐵板收縮段 | 200mm≤DN≤1200mm | 0.4≤β≤0.7 | 2×105≤Re ≤2×106 | 碳鋼或不銹鋼 |
| SC-LG | 節流裝置 |
| 代 碼 | 節流類型 |
|
K P W V |
孔板 噴嘴 文丘利管 V錐 |
| 代 碼 | 結構類型（適用上級代碼“K”孔板的選項） |
|
H Y K S Q D Z R P N X |
環室取壓標準孔板 法蘭取壓標準孔板 鉆孔取壓標準孔板 雙重孔板 圓缺孔板 多孔孔板 錐型入口孔板 1/4圓孔板 偏心孔板 整體（內藏）孔板 楔形孔板 |
| 代 碼 | 結構類型（適用上級代碼“P”噴嘴的選項） |
|
I L |
ISA 1932噴嘴 長徑噴嘴 |
| 代 碼 | 結構類型（適用上級代碼“W”文丘利管的選項） |
|
G W |
經典文丘利管 文丘里噴嘴 |
| 代 碼 | 公稱通徑DN |
|
10 … 1600 |
DN15 … DN1600 |
| 代 碼 | 取壓類型 |
|
N Y |
引壓管引壓 一體化結構（不適合高溫介質） |
| 代 碼 | 測量介質 |
|
Q Z Y |
氣體 蒸汽 液體 |
| 代 碼 | 壓力等級 |
|
1 2 3 4 5 6 7 |
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16 |
| 代 碼 | 工作溫度 |
|
1 2 3 |
≤80℃ ≤250℃ ≤450℃ |
| 代 碼 | 儀表材質 |
|
1 4 6 T |
法蘭碳鋼，節流件不銹鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明 |
|
代 碼 F H |
安裝方式 法蘭式 焊接式 |
| 代 碼 | 安裝附件（可復選） |
|
0 1 2 3 |
無 截止閥 三閥組 冷凝罐 |
| 代 碼 | 測量附件（可復選） |
|
C L Y W |
差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用） |
| 注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。 | |
