單室平衡容器
- 平衡容器是一種結構巧妙，具有自我補償能力的汽包水位測量裝置，按結構可分為單室平衡容器和雙室平衡容器。平衡容器也是一種差壓式液位計，是基于液體靜壓平衡原理工作的，實
- 咨詢熱線：0517-86788478
-
產品詳情
平衡容器是一種結構巧妙，具有自我補償能力的汽包水位測量裝置，按結構可分為單室平衡容器和雙室平衡容器。平衡容器也是一種差壓式液位計，是基于液體靜壓平衡原理工作的，實際上是一個“液位--差壓”轉換器。其作用是造成個恒定的液體靜壓力，使之與被測液位形成的液體靜壓力相比較，輸出二者之差。

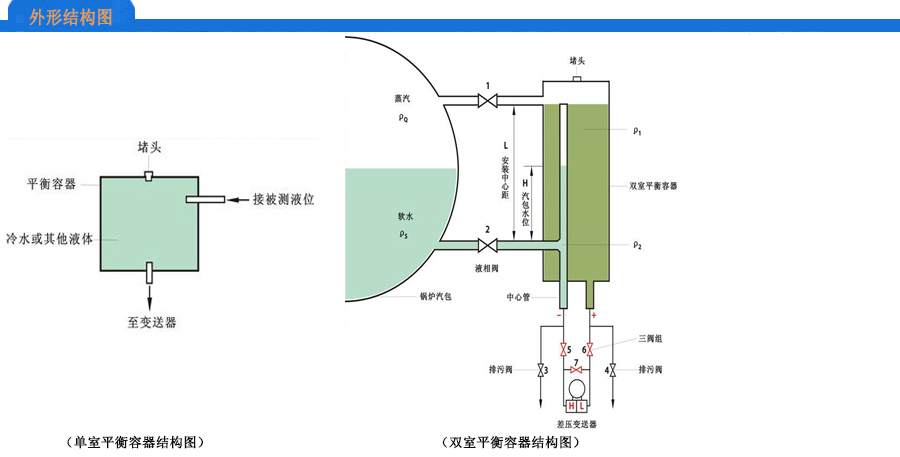

單室平衡容器的結構較簡單，測量低壓容器的液位時，當容器內外溫差大，或氣相容易凝結成液體時，如除氧水箱的水位，大多采用單室平衡容器進行測量。測量前應根據所測介質的性質，把平衡容器的堵頭拆開，灌入冷水或其他液體。對一些化工的有毒有害場合平衡容器內裝的是隔離液。
雙室平衡容器主要測量鍋爐汽包水位，平衡容器由內外兩層容室構成。平衡器的外層容室與鍋爐汽包的蒸汽相連且充滿了冷凝水；內層容室經平衡器下側導壓管與鍋爐汽包的水相連，使用的是連通器原理，所以內層容室水位高度跟隨汽包水位而變化。這樣結構的雙層容器保證了外層容室和內層容室的水溫基本相等，因而可以減少由于溫度不同所產生的測量誤差。用雙室平衡容器測量鍋爐水位，外層容室與鍋爐汽包的蒸汽相連，外層容室內充滿了冷凝水；當外層容室的水面低于平衡器上端導壓管時，靠汽包蒸汽的冷凝水補充，當水面高于平衡器上端導壓管時，水經導壓管流入鍋爐汽包，使外層容室水位高度始終保持不變。內層容室經平衡器下側導壓管與鍋爐汽包的水相連，其水位高度隨汽包的水位變化而變化。如果蒸汽的壓力、溫度參數恒定時，差壓變送器的輸出信號僅與鍋爐汽包的水位有關。
技術參數：
中心距 ：350、440、600、670、850、1066 mm或按需設計
公稱壓力：2.5MPa ,4.0MPa ,6.4MPa,10MPa，16MPa , 25MPa , 32MPa ,
工作溫度：飽和蒸汽水溫度（≤450℃）
監視方式：與差壓變送器配合監視鍋爐汽包水位
結構形式：單室平衡容器、雙室平衡容器、普通型、帶補償型
接口方式：法蘭或焊接φ28×5 mm、φ51×10 mm或按需設計
單室平衡容器的結構較簡單，測量低壓容器的液位時，當容器內外溫差大，或氣相容易凝結成液體時，如除氧水箱的水位，大多采用單室平衡容器進行測量。測量前應根據所測介質的性質，把平衡容器的堵頭拆開，灌入冷水或其他液體。對一些化工的有毒有害場合平衡容器內裝的是隔離液。
雙室平衡容器主要測量鍋爐汽包水位，平衡容器由內外兩層容室構成。平衡器的外層容室與鍋爐汽包的蒸汽相連且充滿了冷凝水；內層容室經平衡器下側導壓管與鍋爐汽包的水相連，使用的是連通器原理，所以內層容室水位高度跟隨汽包水位而變化。這樣結構的雙層容器保證了外層容室和內層容室的水溫基本相等，因而可以減少由于溫度不同所產生的測量誤差。用雙室平衡容器測量鍋爐水位，外層容室與鍋爐汽包的蒸汽相連，外層容室內充滿了冷凝水；當外層容室的水面低于平衡器上端導壓管時，靠汽包蒸汽的冷凝水補充，當水面高于平衡器上端導壓管時，水經導壓管流入鍋爐汽包，使外層容室水位高度始終保持不變。內層容室經平衡器下側導壓管與鍋爐汽包的水相連，其水位高度隨汽包的水位變化而變化。如果蒸汽的壓力、溫度參數恒定時，差壓變送器的輸出信號僅與鍋爐汽包的水位有關。
技術參數：
中心距 ：350、440、600、670、850、1066 mm或按需設計
公稱壓力：2.5MPa ,4.0MPa ,6.4MPa,10MPa，16MPa , 25MPa , 32MPa ,
工作溫度：飽和蒸汽水溫度（≤450℃）
監視方式：與差壓變送器配合監視鍋爐汽包水位
結構形式：單室平衡容器、雙室平衡容器、普通型、帶補償型
接口方式：法蘭或焊接φ28×5 mm、φ51×10 mm或按需設計
標簽：
